Усиление подпорных стен

Необходимость усиления подпорных стен возникает в связи с потерей их устойчивости при увеличении нагрузок на засыпку или изменении физико-механических свойств грунтов, а также при разрушении материала стен под действием коррозии и других факторов. Подпорные стены можно усиливать корневидными и анкерными сваями, грунтовыми анкерами, контрфорсами, обоймами, а также устройством дополнительных ограждений и другими способами.

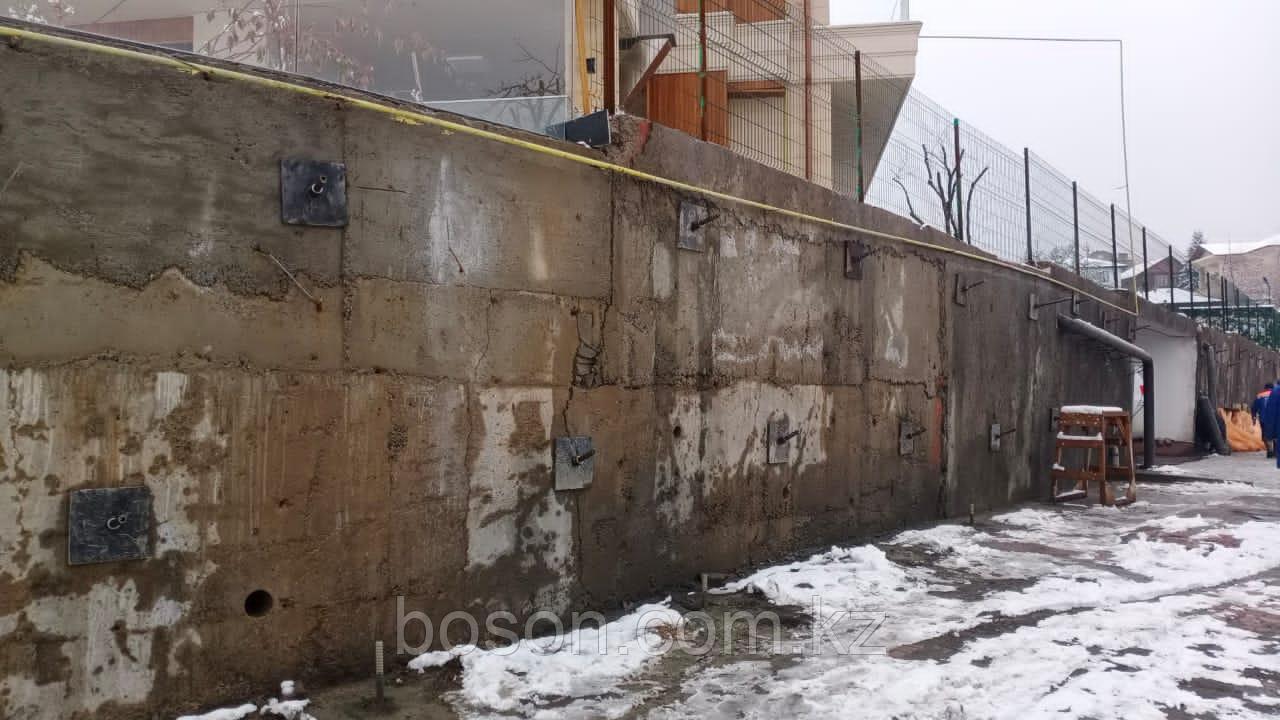

В стесненных условиях для усиления подпорных стен рационально применять грунтовые анкеры (рис. 6.10, а), предназначенные для восприятия и передачи горизонтальных усилий на глубокие слои грунта. Заделка анкера расположена за пределами призмы обрушения. Грунтовый анкер устраивают в наклонной скважине, которую выполняют различными способами (бурением, продавливанием). В нижней части скважины сооружают уширение, воспринимающее выдергивающую нагрузку. Бетонную смесь нагнетают в скважину с помощью бетононасоса или растворонасоса. Перед бетонированием в скважину закладывают анкерные стержни, имеющие на нижнем конце шайбу, а на верхнем — резьбу для гайки. Натяжение анкера производится домкратом и фиксируется гайкой.

При значительном ухудшении физико-механических и прочностных характеристик грунт за подпорной стенкой может быть частично заменен прочным дренажным материалом — песком, щебнем или камнем. Такой материал повышает прочностные характеристики грунтовой засыпки за подпорной стенкой, частично воспринимает нагрузку от оставшегося слабого грунта и одновременно играет роль застенного дренажа. Засыпка из дренажного материала в зависимости от условий производства работ и высоты подпорной стенки выполняется на полную глубину или частично. Поперечное сечение каменной засыпки рекомендуется принимать треугольного очертания

Для облегчения работы подпорной стены могут применяться и так называемые анкерные сваи. Такие сваи устраивают (или забивают при применении сборных свай) за пределами призмы обрушения. Поверху свай изготовляется железобетонный ростверк, в который заделывают концы металлических тяжей.
